12寸液壓式PE管封堵器ESH12PE工作原理是什么？
一、12寸液壓式PE管封堵器ESH12PE工作原理
12寸液壓式PE管封堵器ESH12PE采用獨特的雙弧面擠壓封堵，即利用了管道的延展特性又起到了雙重密封的作用，再加上經過計算和反復實踐的限位塊達到了理想的封堵效果。
二、12寸液壓式PE管封堵器結構概述及說明

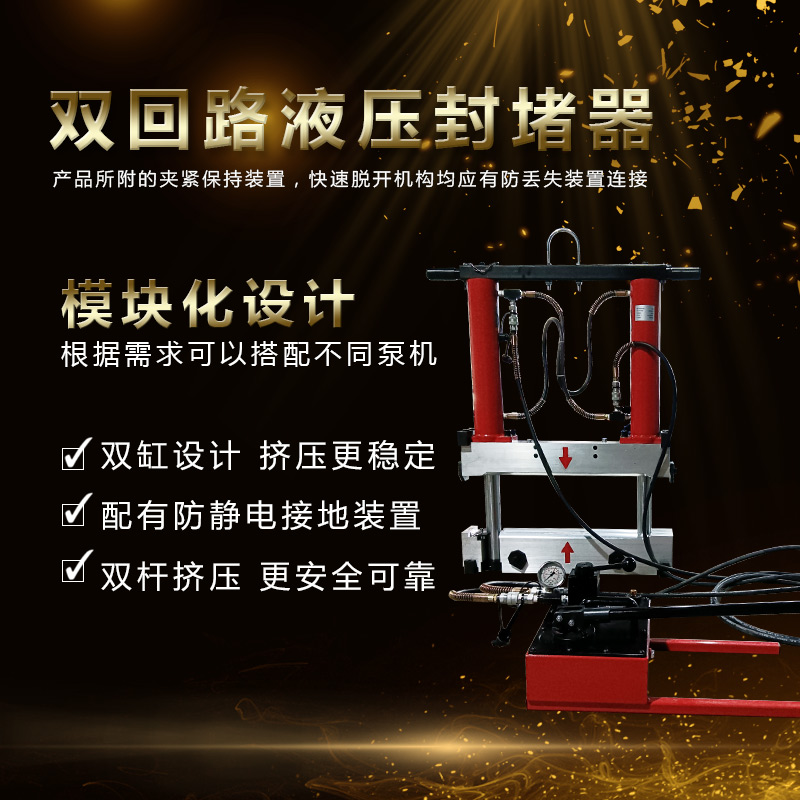

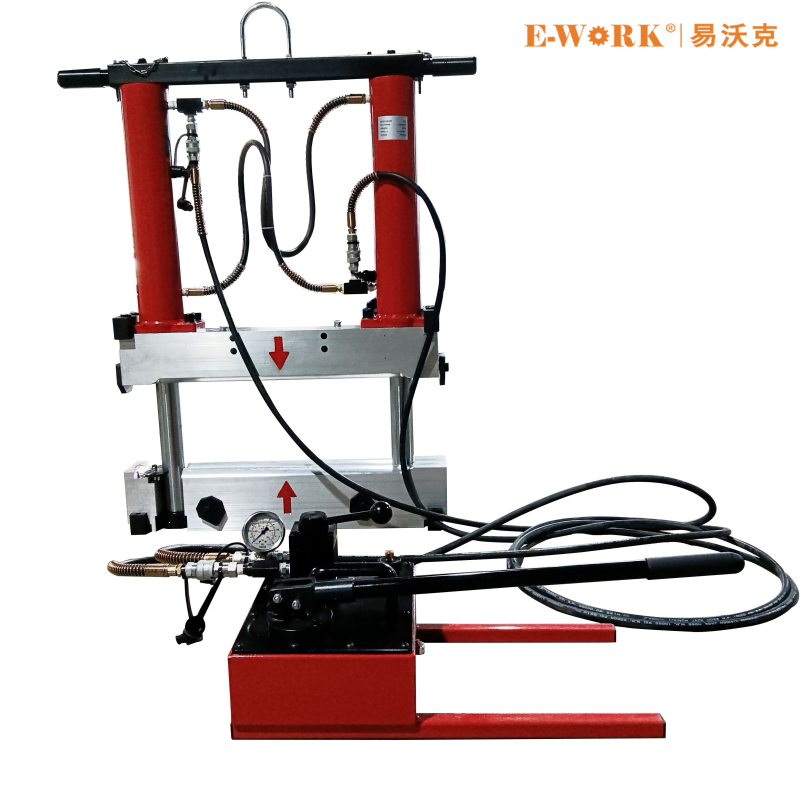

液壓式 PE 管封堵器ESH12PE 是易沃克 E-WORK 生產的可帶壓封堵 PE 管道的封堵設備，是目前帶壓封堵效果較好的產品。該產品適合 4-12 英寸 PE 管的帶壓封堵。ESH12PE 為液壓式 PE 管封堵器，該設備包括主機、手動或電動液壓泵、插拔式高壓油管、壓力表、還有卡具。該封堵器采用高強度鋁合金機架，重量輕，受力強度大。手柄采用活動式設計，便于狹小空間操作。螺紋絲杠使擰緊過程輕松、潤滑裝置保障操作順暢并延長設備使用壽命。另外，該封堵器帶有制動裝置，不會對 PE 管造成過度擠壓。PE管液壓封堵設備由動力源總成（未顯示）、下壓緊橫梁總成、上壓緊橫梁總成、液壓系統總成、橫梁總成和保持架總成六大部分組成。
1、12寸液壓式PE管封堵器功能簡介
操作方式：手動式/電動；運行方式：上下升降；
升降速度：根據客戶要求靈活手動或腳踏操控；
夾緊方式：通過液壓缸帶動下壓緊橫梁壓緊；
快速旋轉卡片：快速固定和松開液壓缸徑；
快速接頭：通過液壓管路快速對接液壓動力源（手動/電動）；
限位塊1：防止SDR11不同管徑的管道封堵過程過中“壓傷”；
限位塊2：防止SDR17.6不同管徑的管道封堵過程過中“壓傷”；
保持架：管道封堵到位后，保持 佳的封堵，防止泄壓。
2、12寸液壓式PE管封堵器具體參數
適用管徑：DN110～DN315標準配置封堵寬度：≤505mm
適用材質：PE管、PVC管，PPR管等
封堵工藝：手動/電動
產品尺寸：950×150×982mm（長×寬×高）
產品重量：150Kg
運輸體積：1000×1050×200mm
運輸重量：210Kg
傳動系統：安全、可靠的液壓傳動
升降速度：快慢可調（根據動力源）
擠壓形式：雙液壓缸同步壓緊
液壓缸承載能力：31t
